[原创精选] 中国风小音箱

[复制链接]
11779 |7
发表于 2020-4-27 14:32:30 | 显示全部楼层 |阅读模式
本帖最后由 怀若谷 于 2020-4-27 14:43 编辑



演示视频

制作过程

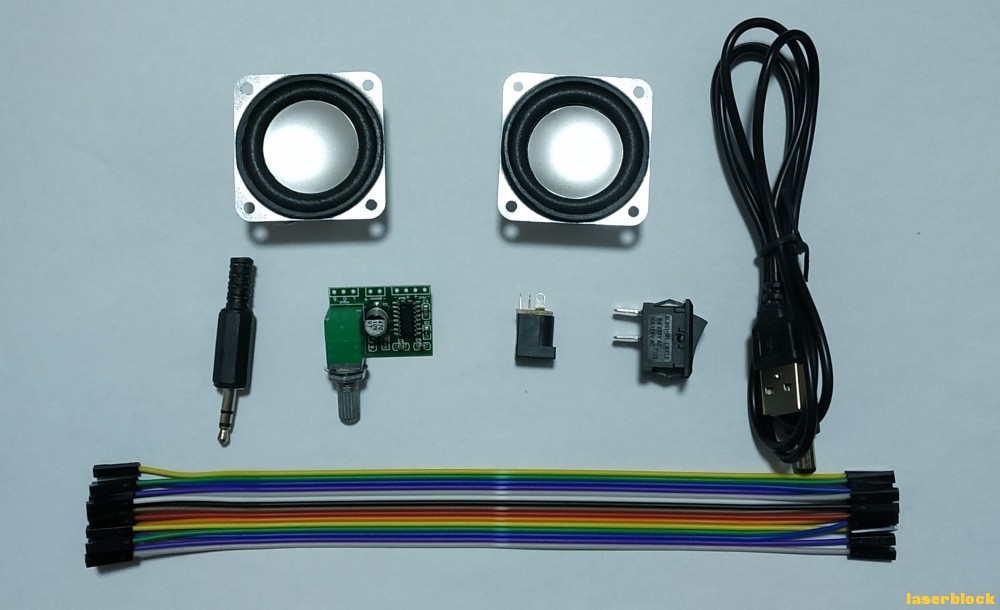

01 准备材料
【1】PAM8403功放模块（5V） 1个
【2】小喇叭 8Ω2W1.5寸       2个
【3】3.5立体声音频插头    1个
【4】USB转DC电源线     1根
【5】DC直流电源插座   1个
【6】2脚船型开关       1个
【7】M3螺柱螺母  8对
【8】杜邦线  若干根
02 绘制图纸

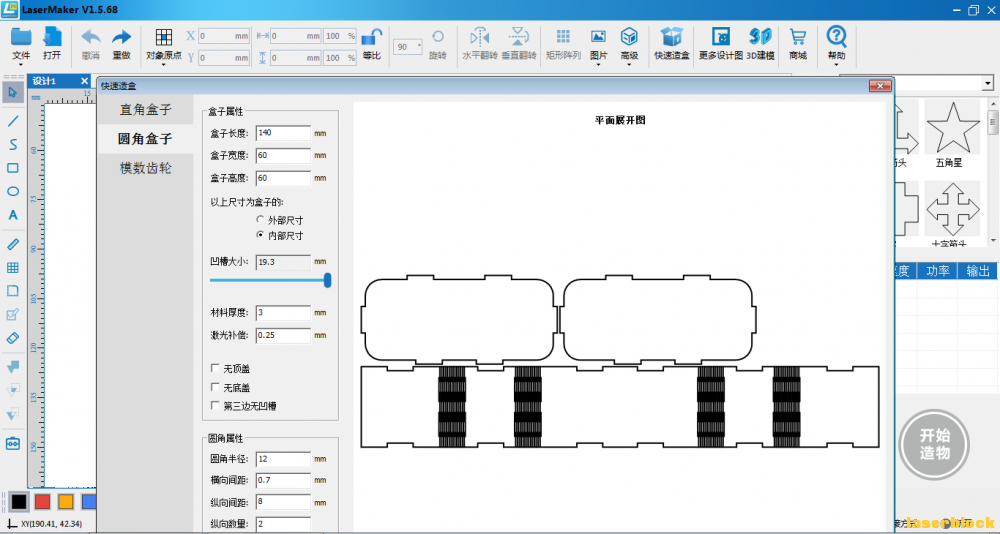

使用最新版的LaserMaker进行图纸绘制
盒体采用【快速造盒】—【圆角盒子】制作
出音孔及装饰使用了中国风的窗户样式，
分为切割和雕刻两部分。
雕刻部分通过将窗户图形与圆形做一次【差集】；
切割部分通过将窗户图形与圆形做多次【交集】。

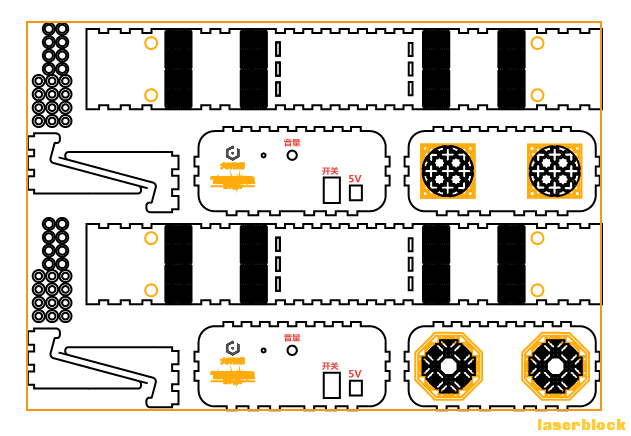

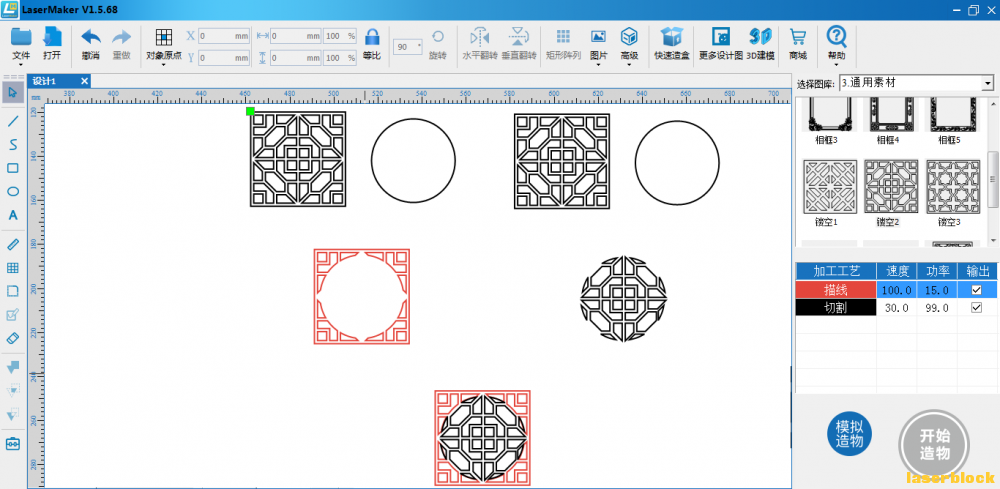

绘制完成的图纸
图纸中含有两个式样
图纸文件见附件
03 激光切割

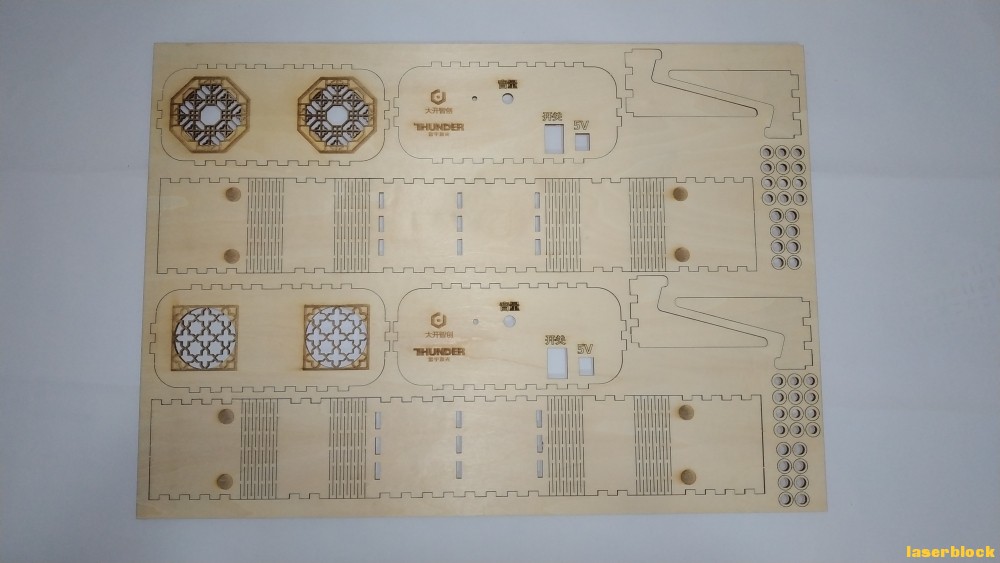

切好的材料
图纸已经进行了优化，与上图中的版本略有不同

04 焊接电路

使用电烙铁进行焊接工作

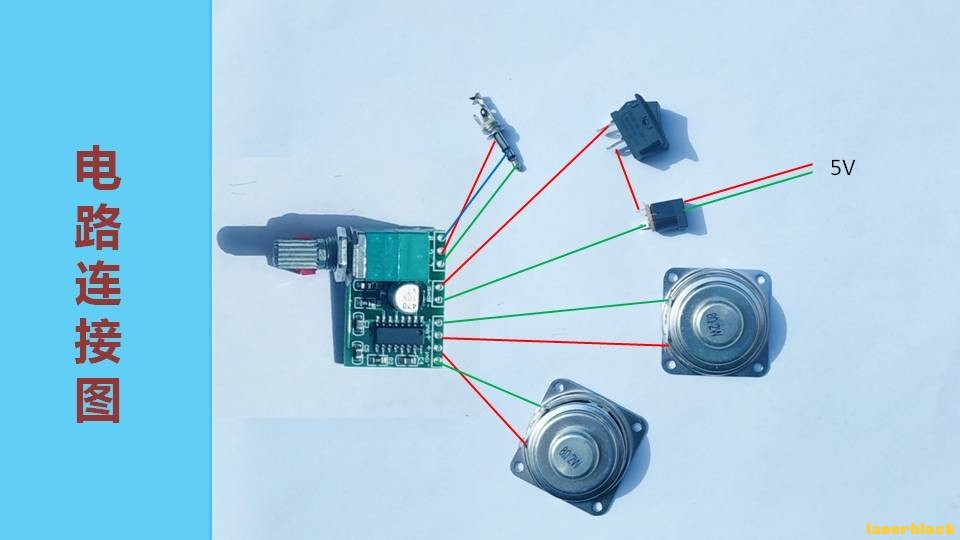

电路连接图

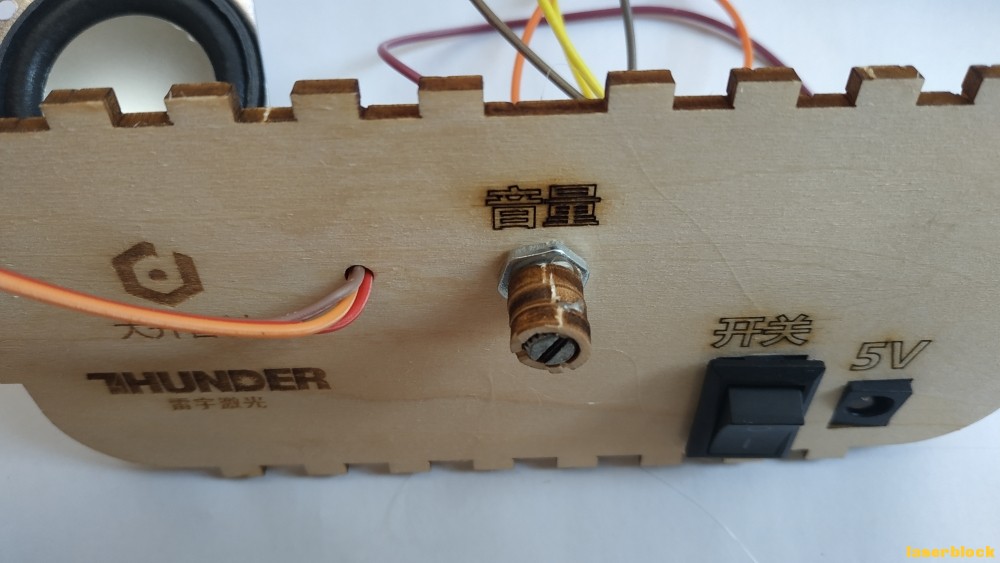

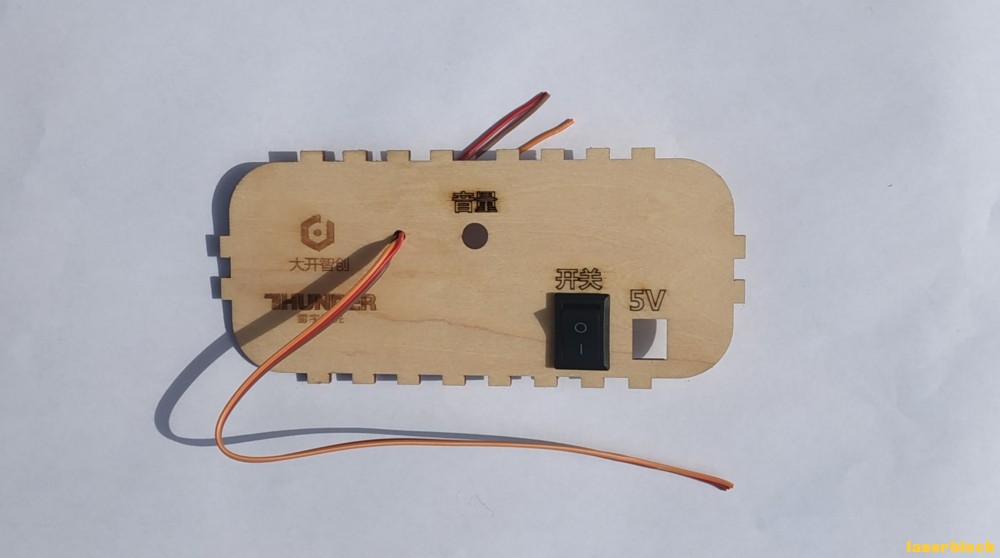

焊接前，安装好开关，穿好音频线

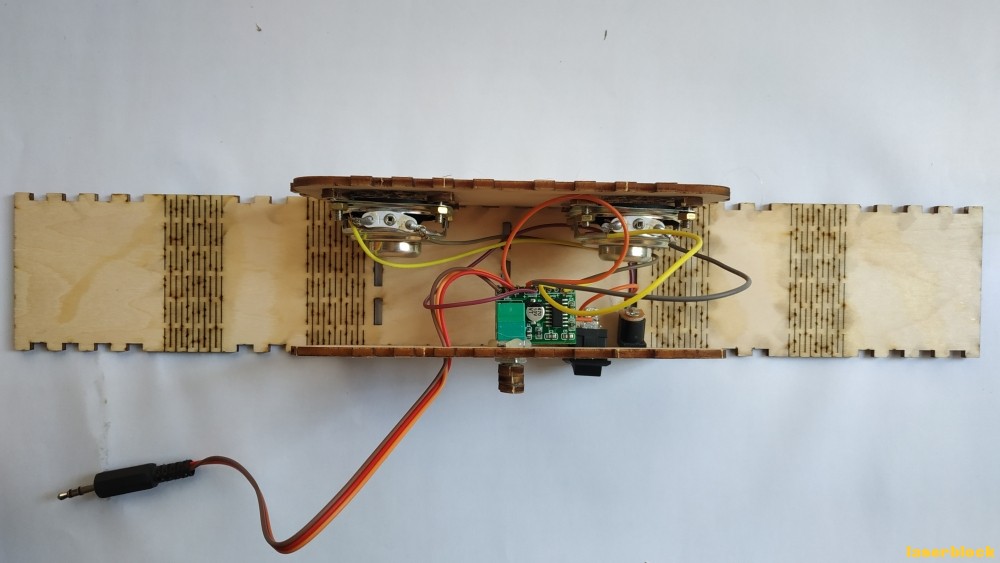

焊接完成的实物图

05 组装

工具：热熔枪等

01  安装喇叭

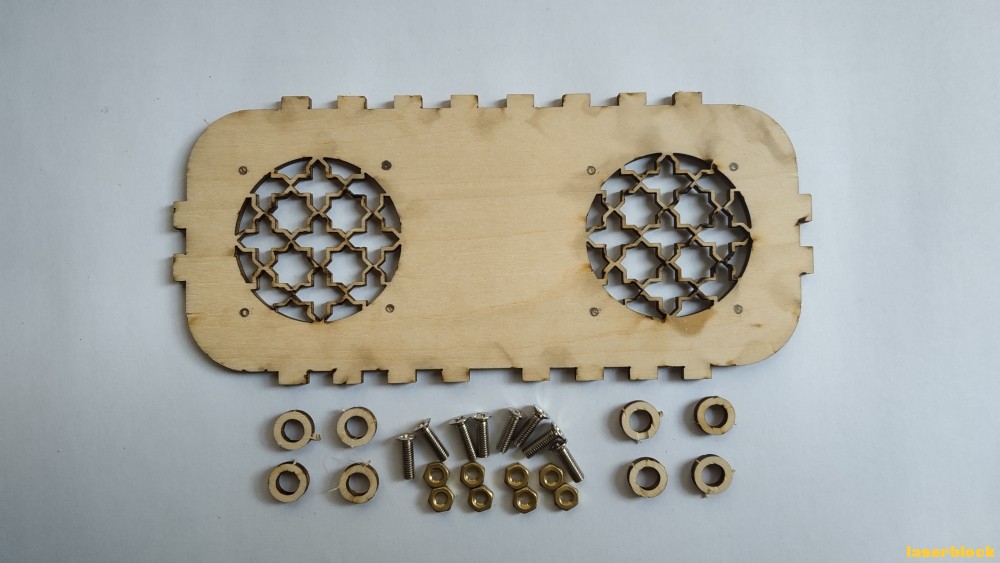

找到上图中的零件
在喇叭的四个安装孔位置做个记号
为了不让螺丝被看到，采用隐藏方式
将螺柱粘到做记号处，
再套一个圆环件加固。
多打一点胶

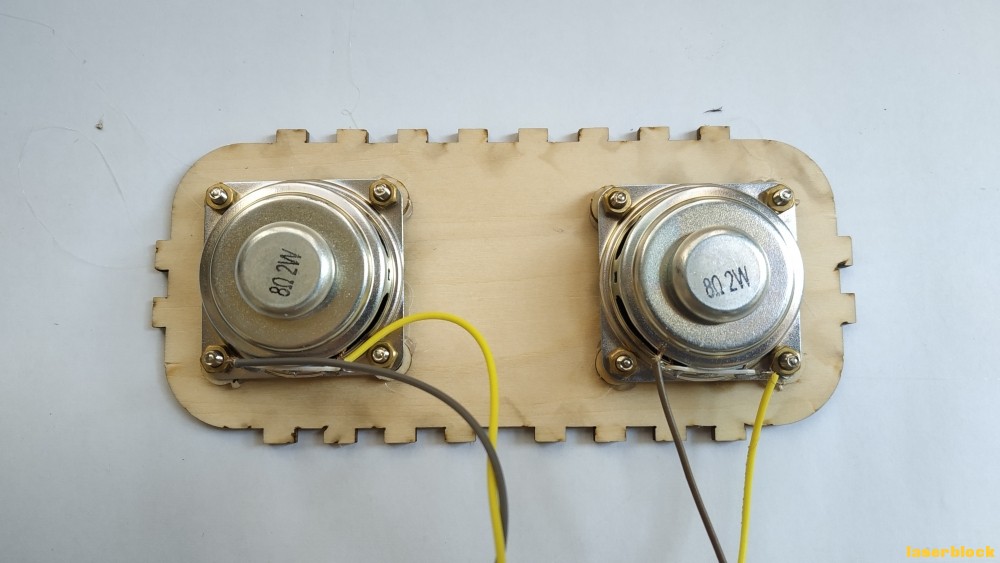

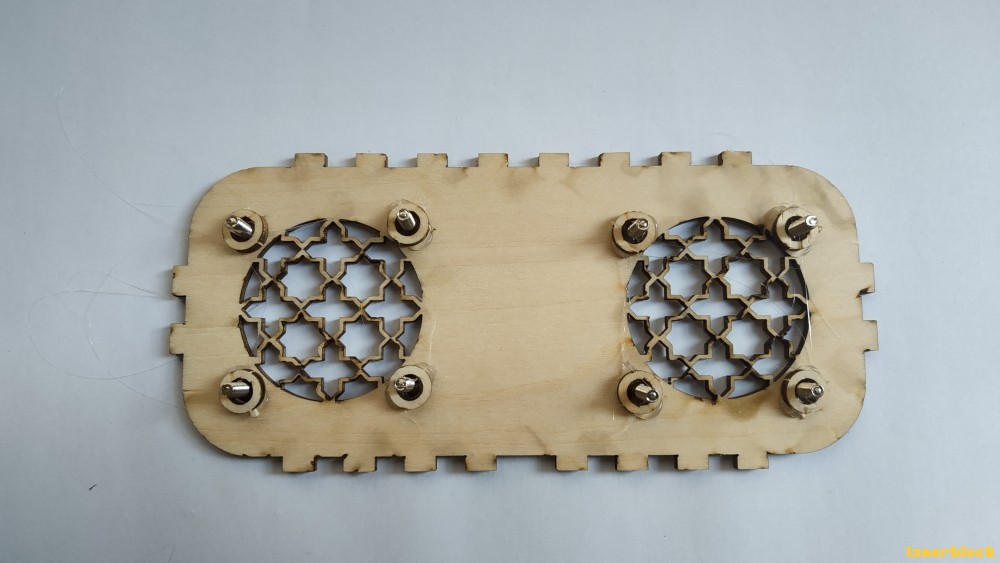

装上喇叭，用螺母紧固

02 安装功放板

使用自带螺母将功放模块固定在背板上
粘上几个圆环件，包裹金属

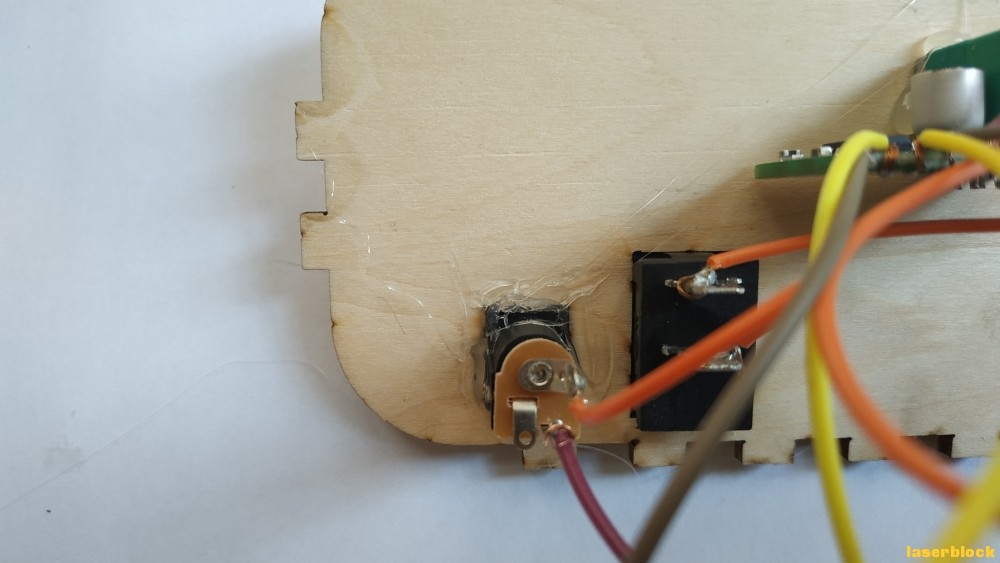

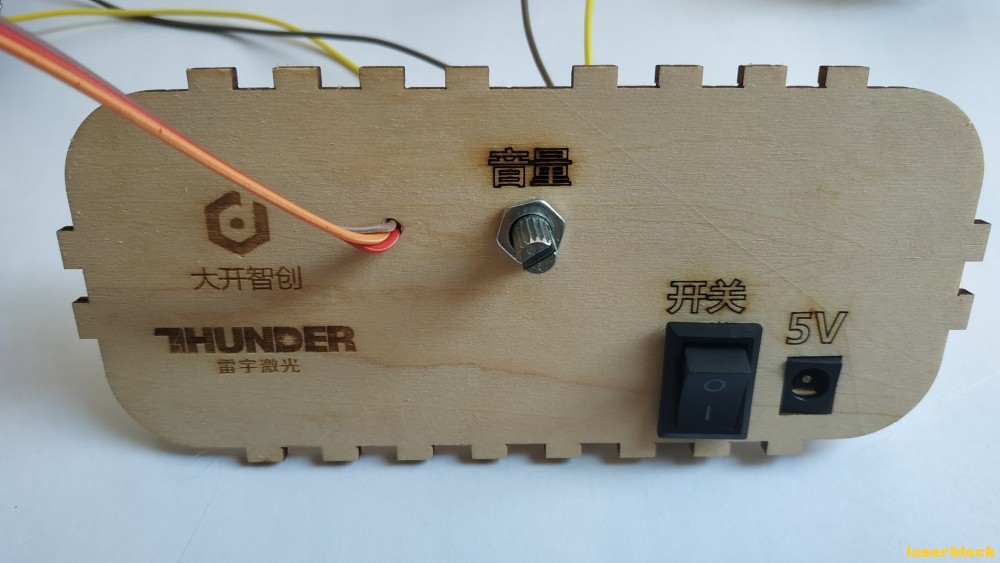

03 安装电源插座
用热熔胶将DC插座粘牢

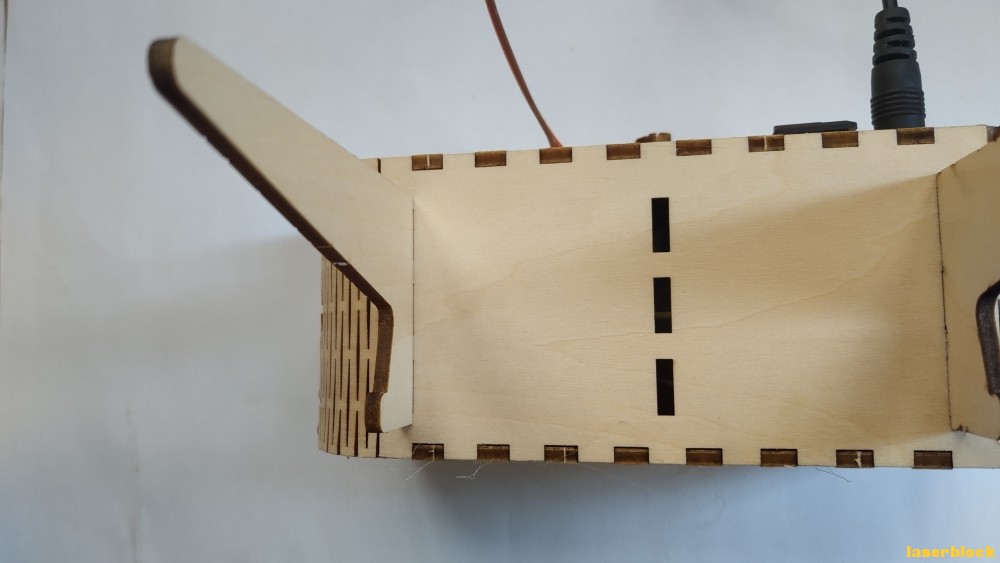

04 组装盒体
先将面板和背板插在底面对应的凹口
再从两边卷起合拢
成功合体

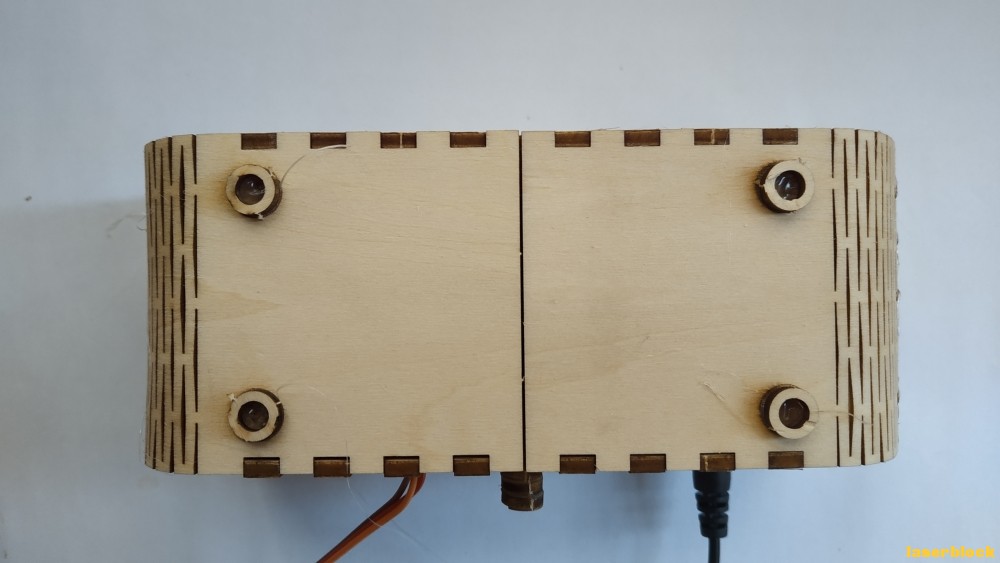

05 粘上垫脚
在标记处粘上四个圆环件

06 插上手机支架

将手机支架插进卡槽

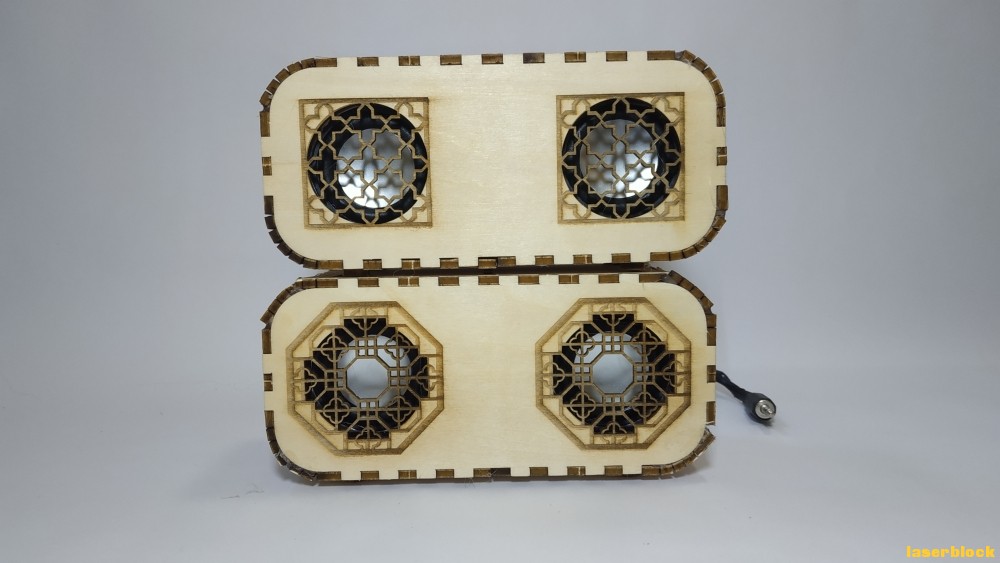

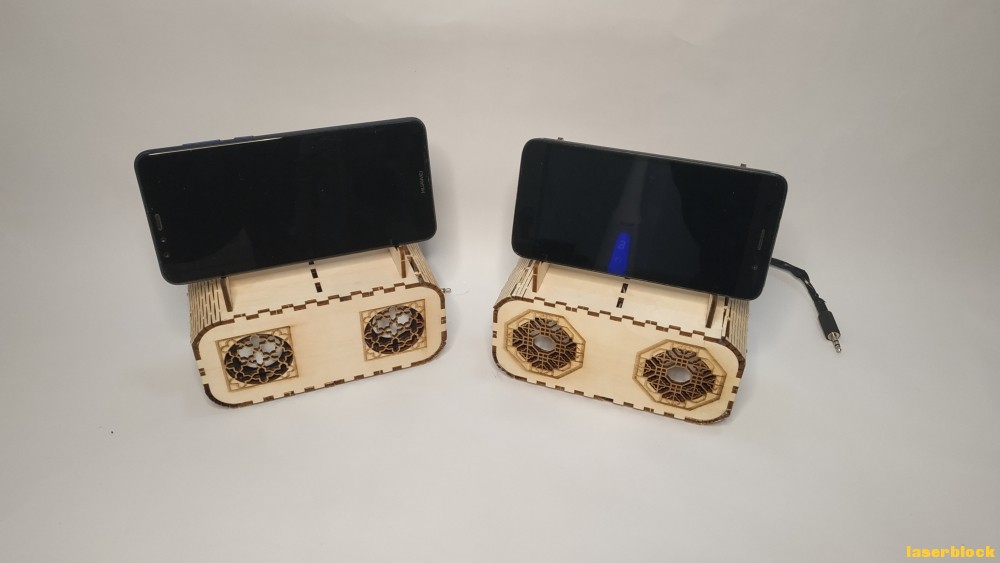

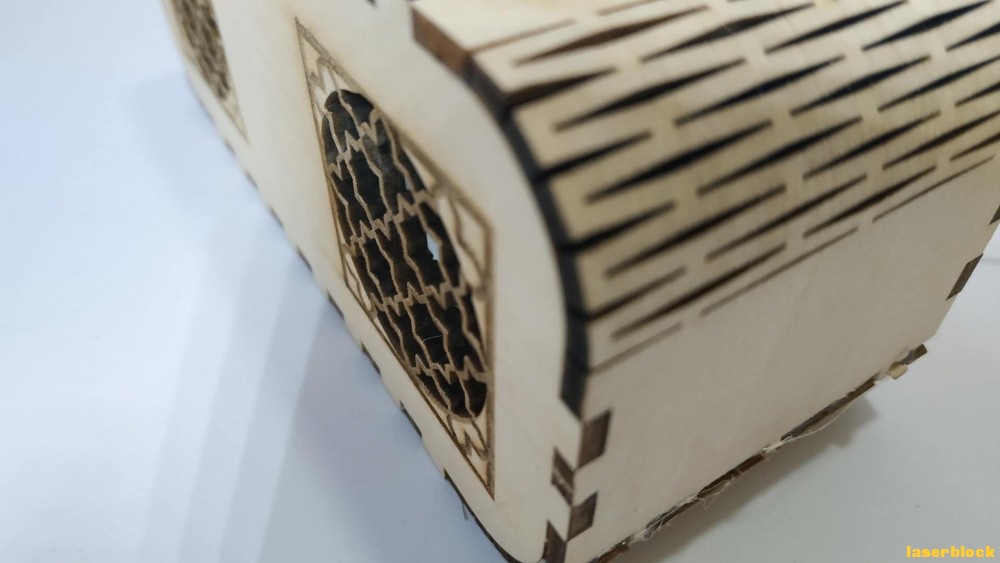

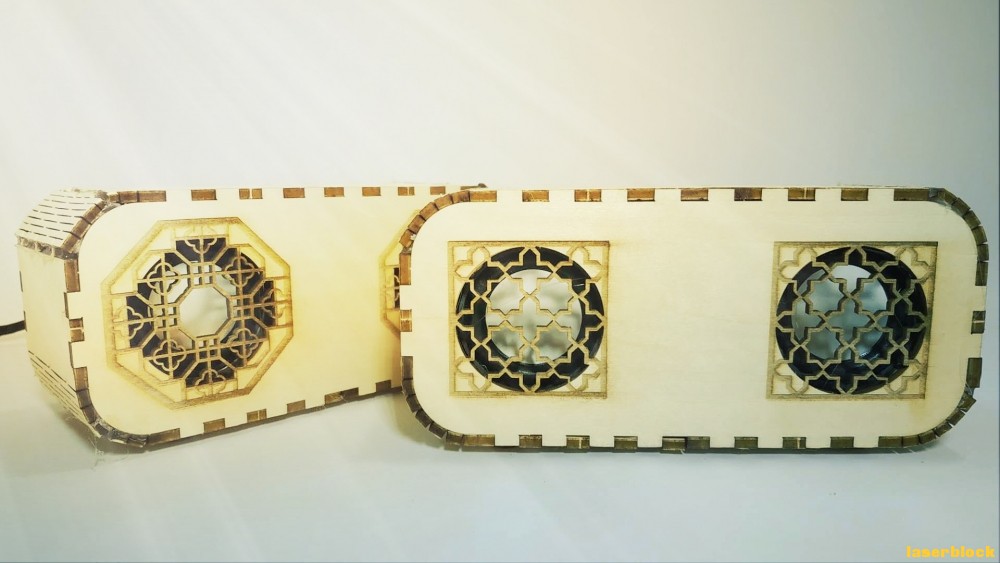

成品图赏





欢迎大家关注我的公众号


图纸文件.rar

329.75 KB, 下载次数: 154
