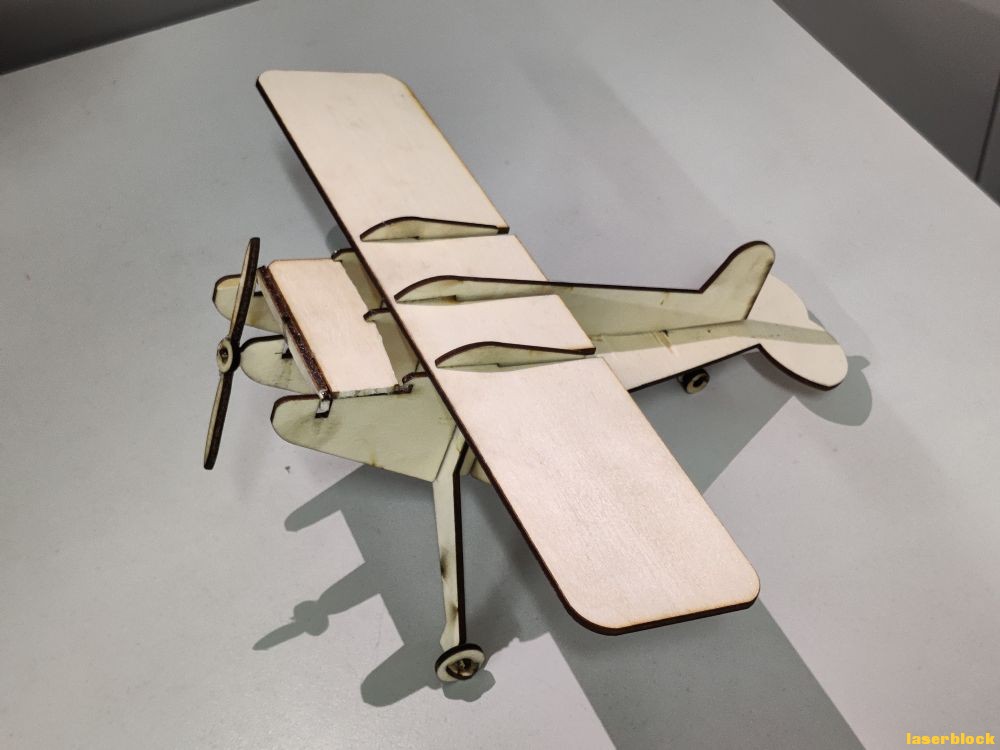

我们组制作的是3D木质拼装小飞机，在CAXA软件上分工画出小飞机零件图，利用激光切割技术在三毫米的木板上切割出一块块零件，手工拼装出设计好的小飞机。选题之初选定小飞机作为目标是因为小飞机的零件数量合理，拼装过程不会太过于复杂，适合第一次接触CAXA软件及激光切割作品的我们组。 为简化切割和拼装流程，我们将飞机后轮与主体机身作为一个大零件，主体机身与两个机头拼接在机翼上，机尾拼接到主体机身上构成小飞机的大体雏形，为了符合三毫米板的要求，我们把飞机拼接零件中每个插槽口径都设计为三毫米，便于各个零件间的插合连接，尽量使之连接紧密。对于螺旋桨及两个前轮，我们单独画出两个小零件以固定，防止螺旋桨和前轮脱落。对于机翼我们采用的是较为简单的直尺状机翼，方便设计的同时便于组装，且绘图时以尺状机翼作对比，便于确定其他零件比例。 以上便是我们本次设计内容的主体介绍，在设计零件的同时兼顾拼装的可行性及零件比例，将复杂的零件取整并为一个，化繁为简，增加实用性。 [austglcmp=1,600,500,0 extcredit=0]http%3A%2F%2Fvideo.laserblock.cn%2Fqiniu_VID_20210929_183745.mp4[/austglcmp]
|
