AH1S武装直升机

显示全部楼层 · 发表于 2022-2-23 14:01:19

AH1S01.dxf (2.51 MB, 下载次数: 280)

发表于 2022-3-18 18:53:30

本帖最后由 HaiDIY 于 2023-2-15 20:42 编辑

****************************************
20230215补记：
通过第三方软件“过滤”导入出错的DXF文档，如coreldraw，用这个软件打开然后再导出为DXF后，此时利用LaserMaker打开，打开正常
****************************************

下载了，看看是否能拼起来（我切割孩子完成拼搭）。图纸打开很奇怪，直接导入雷宇软件页面也不对？对相关软件不熟，是劝退还是继续... ?
关联主题：乒乓球枪https://www.laserblock.cn/thread-23924-1-1.html

AH1S01-02.dxf (2.43 MB, 下载次数: 76)

发表于 2022-3-18 23:49:39

本帖最后由 HaiDIY 于 2023-2-15 20:43 编辑

****************************************
20230215补记：
通过第三方软件“过滤”导入出错的DXF文档，如coreldraw，用这个软件打开然后再导出为DXF后，此时利用LaserMaker打开，打开正常
****************************************

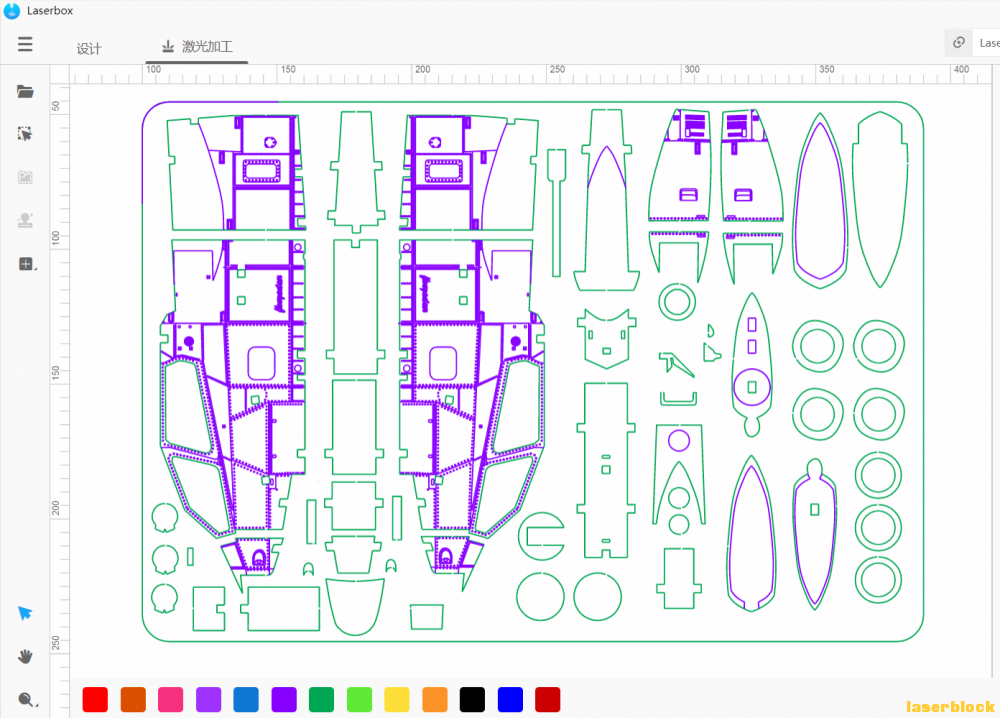

导入后数据异常图片补充

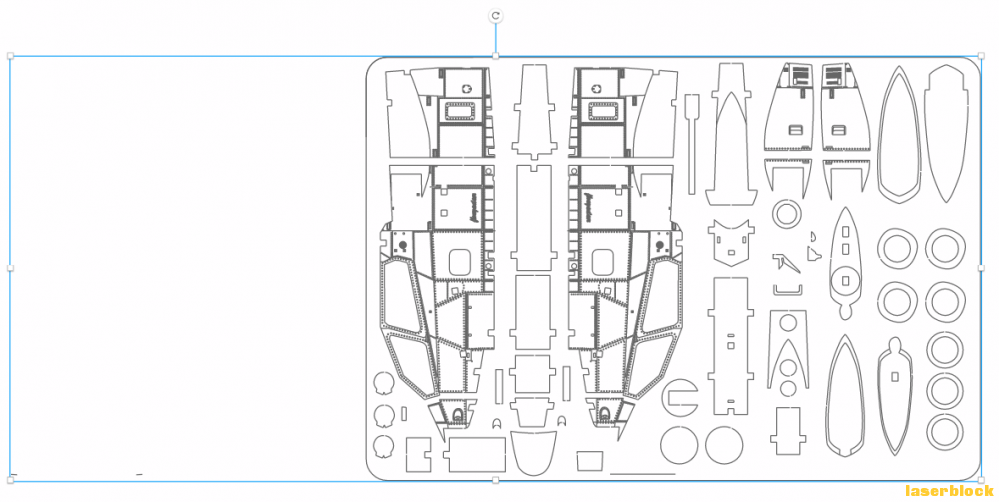

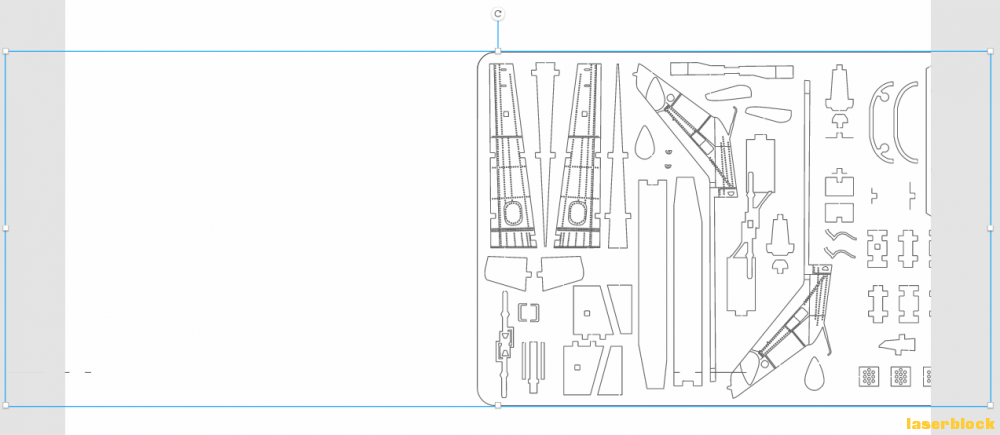

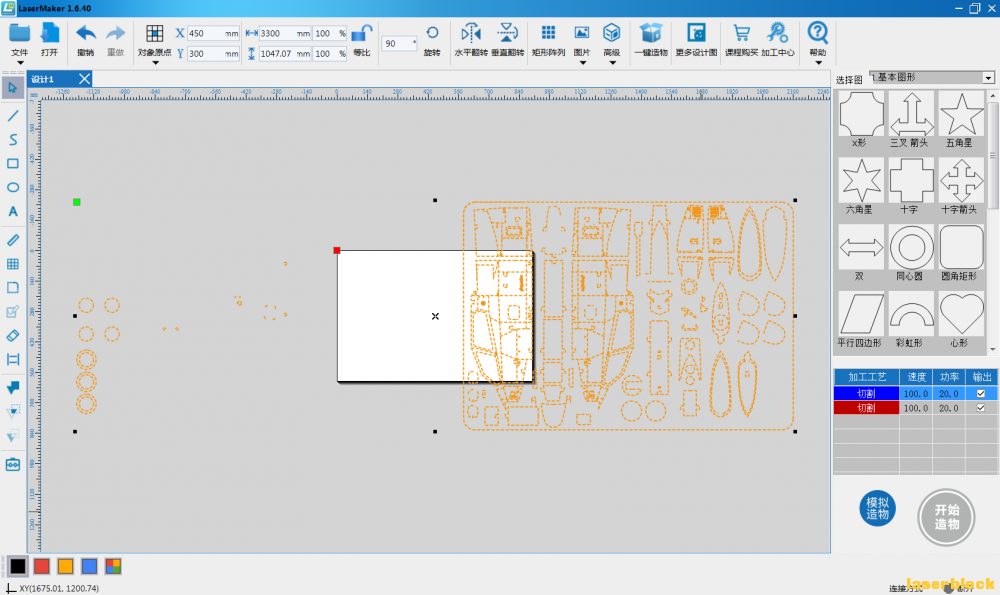

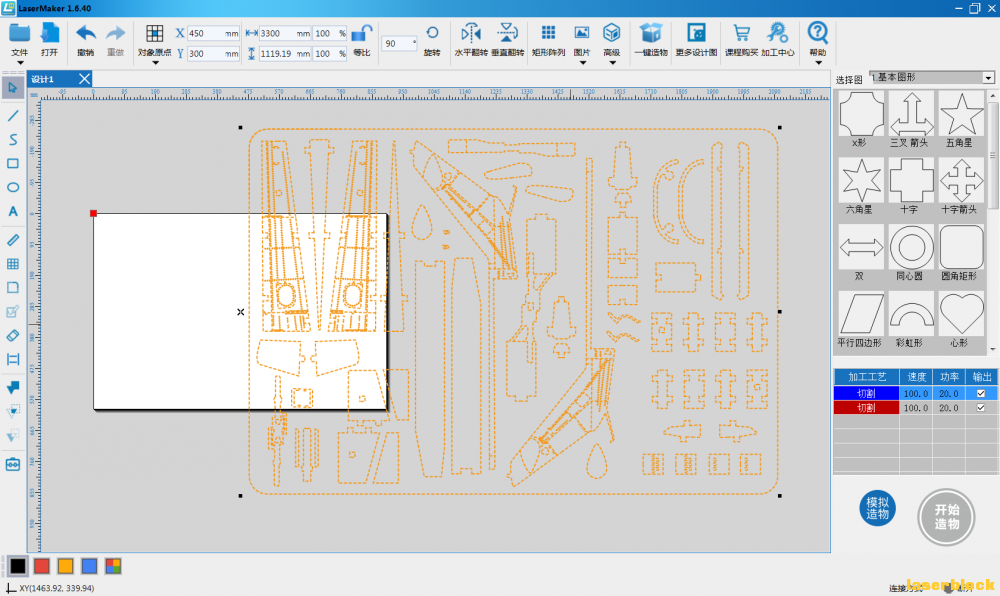

如果用 LaserMaker 导入我上传的 dxf 文档，导入后除有异常数据外，比例也不对了，奇怪，奇怪的 dxf ?

发表于 2022-3-20 01:54:36

本帖最后由 HaiDIY 于 2023-2-15 21:00 编辑

****************************************
20230215补记：
通过第三方软件“过滤”导入出错的DXF文档，如coreldraw，用这个软件打开然后再导出为DXF后，此时利用LaserMaker打开，打开正常
****************************************

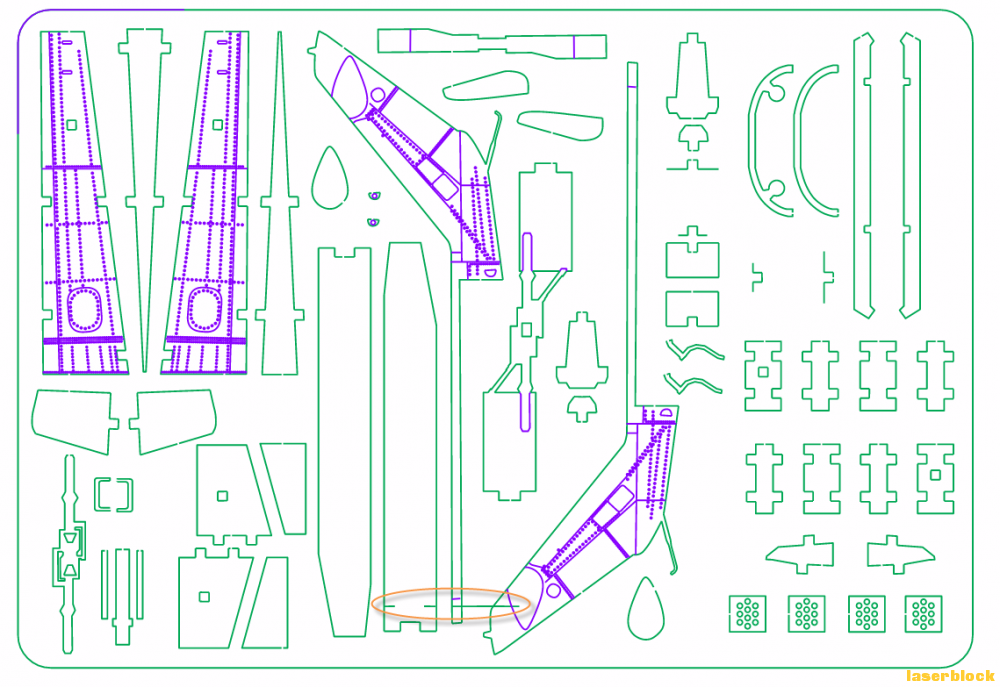

在白老师的鼓励下，用最笨办法，逐级框选逼近的方式定位异常移动线段，花费时间找到并标出异常移动线段，方便关注图纸的网友参考。AutoCAD软件熟悉的网友或许本身可快速解决此类导入异常文档。

比例因子？重新设定比例因子？可解决？还是其他方式？
附上标出位置和修正后的文档。

AH1S01-02标出问题线段青色.dxf (2.43 MB, 下载次数: 97)

发表于 2022-3-20 21:46:25

最近比较忙，看到群里做的这架飞机，想起来过来看看。我的DXF文件，是由犀牛软件生成。我是在三维的环境下面画图，画出的线条图不在一个平面上，可能是这个原因，有些图转换后有问题，直接用激光切割机切DXF文件，应该都可以~

你是需要乒乓球枪的文件么？可以留下邮箱，我发给你。如果喜欢飞机，做好乒乓球枪，可以再送你一架萨博37雷~

发表于 2022-5-16 17:07:17

请问楼主，用什么软件模拟组装的？solidwork吗？谢谢告知

发表于 2022-5-18 20:35:03

dudu 发表于 2022-5-16 17:07
请问楼主，用什么软件模拟组装的？solidwork吗？谢谢告知

我用的是犀牛软件。
SOLIDWORKS Composer 用来做组装图，也是非常好的~

发表于 2022-8-11 23:00:44

罗严塔尔发表于 2022-3-20 21:46
最近比较忙，看到群里做的这架飞机，想起来过来看看。我的DXF文件，是由犀牛软件生成。我是在三维的环境下 ...

981530928@qq.com发我一份飞机的

发表于 2022-10-21 14:00:12

有安装图纸吗

发表于 2022-10-22 09:21:16

11111111111111111111111111111111111111111111111111111111

发表于 2023-2-15 20:41:47

HaiDIY 发表于 2022-3-18 18:53
下载了，看看是否能拼起来（我切割孩子完成拼搭）。图纸打开很奇怪，直接导入雷宇软件页面也不对？对相关软 ...

20230215：
通过第三方软件“过滤”导入出错的DXF文档，如coreldraw，用这个软件打开然后再导出为DXF后，此时利用LaserMaker打开，打开正常

发表于 2023-4-3 09:18:08

楼主还在吗:D求一份乒乓球枪的图纸
